交貨快品質好選博奧

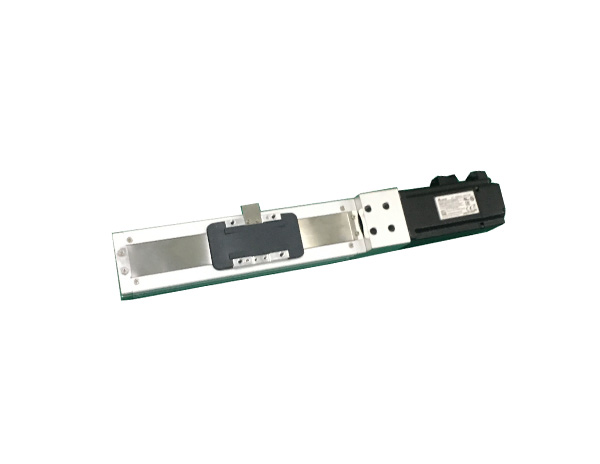

采用全封閉結構、是一款輕負載、導軌內嵌式防塵模組滑臺；更小體積，結構緊湊，使用特殊鋼帶蓋板設計，可用于無塵車間或電子類、醫療器材設備等特殊要求的領域使用。
1、本體與滑座一體成型加工,剛性更強,更耐用；
2、軌道嵌入本體，體積小，安裝簡單便捷；
3、特殊鋼帶結構設計，可有效防塵,可用于無塵室內；
4、自潤滑結構設計，長期保持潤滑；
5、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
6、電機安裝可根據實際使用空間選用：電機直連、電機左右折、電機下折。
| 產品型號 | BOF-50-L1616-S200mm-BD-P400W-A3 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 16 | 20 | |
| 最高速度(mm/s) | 250 | 500 | 800 | 1000 | |
| 最大可搬重量(KG) | 水平使用 | 35 | 21 | 14 | 10 |
| 重直使用 | 11 | 8 | 5 | 3 | |
| 定格推力(N) | 341 | 170 | 106 | 85 | |
| 有效行程 | 200mm(行程可定制50-1800mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ16 | ||||
| 高剛性直線導軌 | 臺灣上銀EGH15*12.5 | ||||
| 聯軸器 | 8*10 | ||||
| 原點感應器 | 外掛 | FC-SPX303Z | |||
| BOF | — | 50 | — | L16 | — | S200mm | — | BD | — | P400W | — | A3 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 50-210mm | L5： | 05mm | 50-1800mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L16： | 16mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L20： | 20mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||
溫馨提醒：
1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
Product Recommendations
news
一、工作原理絲桿直線模組是由滾珠螺桿、鋁型材、滾珠螺桿副、線性導軌、光電開關、聯軸器、伺服電機等主要部件組成，絲桿直線模組的滾珠原理是電機驅動聯軸器帶動滾珠螺桿旋轉，在配合線性模組底端的滾珠軸承讓螺桿可以在原地不動的情況下往常整個的旋轉過程。在將旋轉的運動轉化為直線模組的直線往復運動，周而復始這就是直線模組完成整個作用的一個流程。
一、應該注意以下5點事項1、禁止在帶有磁電妨害可能的情況下使用，在有電磁、靜電氣放電、無線磁波妨害的場所，不要使用錯誤操作會造成危險。? ??2、如果取出馬達的話，會有上下軸滑落的危險，切斷控制器電源，取出請用臺擋住上下周軸，請注意盡量不要讓身體夾在上下周驅動部分及上下軸和架臺之間。? ?3、終端效果的設計操作是為了不讓動力(電力、空氣y壓力等)消失或沖動而產生危險，終端效果會在夾持物體落下時的危險，為該物體的大小、重量、溫度、化學性質的勘測，適當采取安全檢查防護措施。? ??4、禁止任何可燃性氣體等環境中使用。不要在可燃性氣體、可燃性粉末、引火性液體等歡迎里面使用，有爆發、引火的可能性。? ??5、解
直線模組通常分為兩種，一種是滾珠絲桿模組，一種是同步帶模組，這兩種都有其獨特的性能。根據行程的不同，精度、負載、速度，采用的配置構造都會不同。一、皮帶直線模組同步帶線性模組是用同步帶及同步帶輪組成的一種直線傳動裝置，其使用范圍廣，安裝方便，精度高，為廣大的用戶所接受。皮帶直線模組主要由皮帶、直線導軌、鋁合金型材、底座、工作臺、電機座、聯軸器、電機、限位開關等零部件組成，有全封閉式和半封閉式，特點是速度快，行程長。二、絲桿直線模組絲桿直線模組主要有滾珠絲桿、直線導軌、鋁合金型材、底座、工作臺、聯軸器、電機、電機座、限位開關等零部件組成，有封閉式和開放式，特點是精度高，行程短。皮帶模組行程較絲桿模組長，但皮帶模組通常在X軸使用，而絲桿模組可以用在Z軸。絲桿直線模組與皮帶直線模組最大的區別就是精度不同，絲桿模組普遍精
