60絲桿滑臺



當前位置：首頁>產品中心> 半封閉絲桿滑臺>60絲桿滑臺





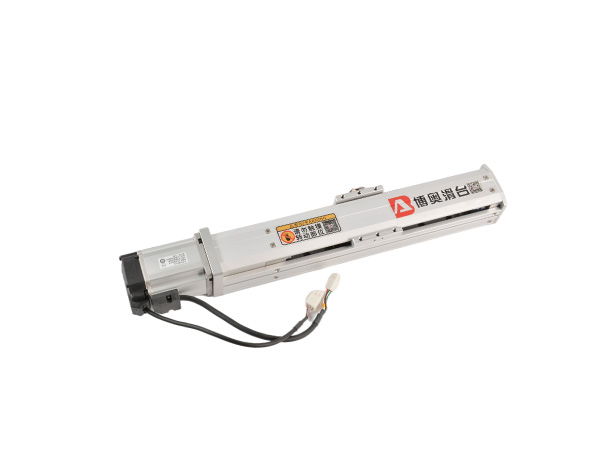

BO-60滾珠絲桿滑臺模組

BO-60半封閉滾珠絲桿模組，是深圳博奧自主研發的一款高性價比微型絲桿電動滑臺，采用臺灣進口TBI絲桿和上銀導軌，結構扎實，通用性強；具有低噪音、高精度、壽命長的特點，保障模組長期運行穩定。
型材本體寬度60mm，最大有效行程可達800mm，最大水平負載30kg，最大垂直負載10kg。

有效行程：100mm-800mm

最大負載：30kg(H)/10kg(V)

定位精度：土0.02mm

最高速度：1000mm/s

咨詢熱線：189-3866-6773在線留言

立即提交

產品概述

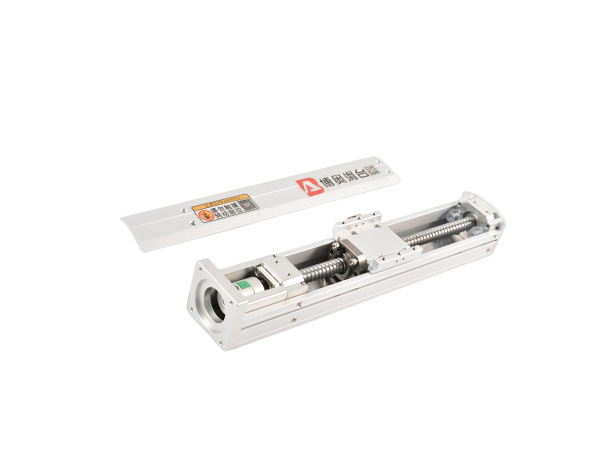

本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。

1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折；

馬達連接方式

BD馬達直連

BL馬達左折

BM馬達下折

BR馬達右折

BO-60寬絲桿滑臺模組性能參數表

產品型號		BO-60-L1620-S300mm-BD-P400W-A1
重復定位精度		土0.02mm
驅動方式		滾珠絲桿傳動
導程		5	10	16	20
最高速度(mm/s)		250	500	800	1000
最大可搬重量(KG)	水平使用	30	15	12	10
	重直使用	10	7	4	2
定格推力(N)		341	170	106	85
有效行程		300mm(行程可定制100-800mm/50pitch)
滾珠絲桿外徑		臺灣TBI C7Φ16
高剛性直線導軌		臺灣上銀MGW15*42
聯軸器		8*10
原點感應器	外掛	FC-SPX303z

型號表示方式

—

L16

—

S300mm

—

P400W

—

型號

模組寬度

導程

有效行程

馬達安裝方式

馬達規格

限位開關

60-210mm

L5：

05mm

100-800mm

馬達直連安裝

松下400W

含1個感應器

L10：

10mm

間隔 50mm pitch

馬達外置左側

松下750W

含2個感應器

L16：

16mm

馬達外置右側

含3個感應器

L20：

20mm

馬達外置下方

馬達內置

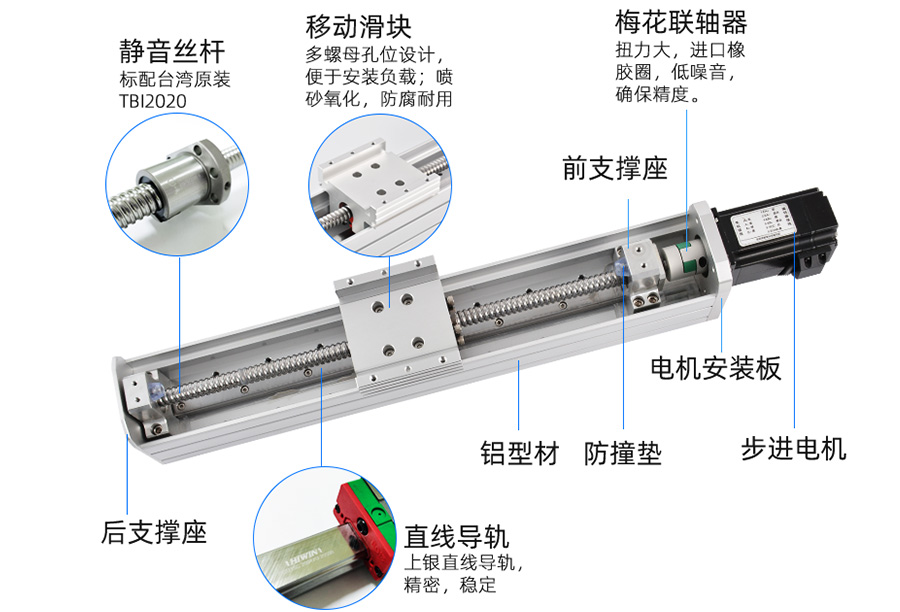

產品指示圖

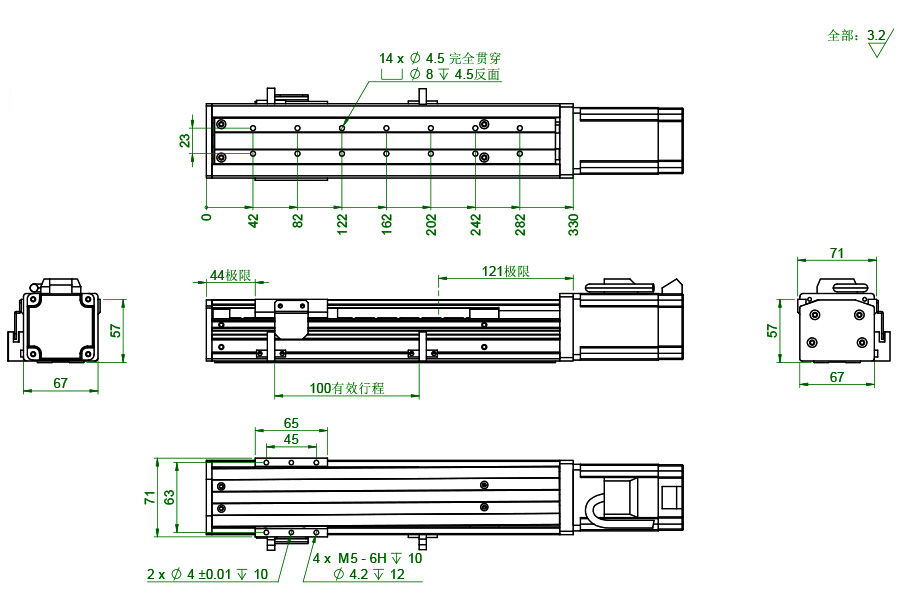

BO-60系列絲桿滑臺尺寸圖紙

溫馨提醒：

1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；

2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；

3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！

模組定制哪家強?

要快要好，就選博奧

個性化量身定制各種尺寸規格全滿足: 絲桿、導軌均可按照客戶要求的長度進行定制，模組的行程、總長、絲桿直徑與導程、電機安裝板、安裝孔、電機安裝方式、多種組合形式均可按需定制。

擁有20年經驗技術團隊掌握模組定制核心技術: 擁有機械、電子自動化、計算機、工業自動化等專業的技術團隊10人，20年經驗的模組滑臺工程師3人，10年以上經驗的技術工程師5人。

TBI、上銀原裝進口配件匠心打造行業高品質: 采用臺灣上銀導軌、TBI 滾珠絲桿，高精密臺群“CNC”加工中心，質量保證（絲桿傳動可達±0.02mm，同步帶傳動可達±0.05mm），鋁型材模鑄結構扎實、表面電泳漂亮。

支持控制系統配套定制滿足個性化系統需求: 博奧成立了模組控制系統服務部門，可根據客戶需求提供系統配套服務，從生產模組到系統一站式解決客戶需求，可選PLC控制系統，示教盒控制或簡易控制系統。

實力廠家，備貨量大非標定制快至3天交貨: 十余年行業經驗沉淀，各種配件備貨量大。常用規格的模組滑臺都有現貨，非標定制模組在確認圖紙后，3-5天即可交貨。

17道工序檢驗調試一年質保真放心: 每個模組經過17道工序調試檢驗，確保運行穩定零缺陷。擁有獨立的客服團隊，可根據客戶需求提供遠程視頻指導，及1年保修服務。
