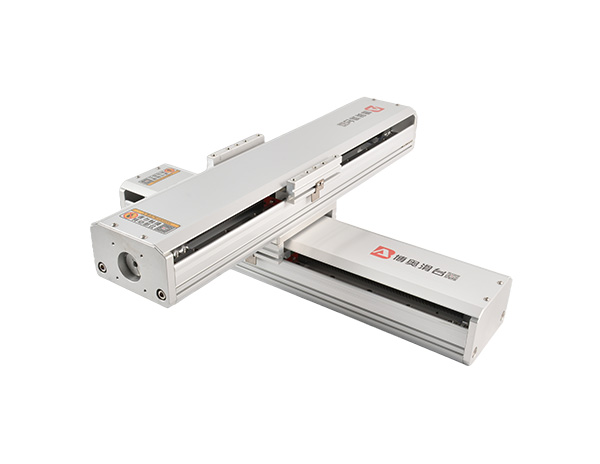

xy十字滑臺-S300-S300mm

xy二軸十字滑臺，采用臺灣進口TBI絲桿，上銀雙導軌四個滑塊，結構扎實，通用性強；具有低噪音、高精度、壽命長的特點，保障模組長期運行穩定。最大有效行程可達1800mm，最大水平負載90kg，最大垂直負載35kg。

有效行程：50mm-1800mm

最大負載：90kg(H)/35kg(V)

定位精度：土0.02mm

最高速度：2000mm/s

咨詢熱線：189-3866-6773在線留言

立即提交

產品概述

本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，型材自帶M6螺母槽，滿足多種裝配需求。

型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。

1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折。

xy十字絲桿滑臺模組性能參數表

產品型號		BO-126-L2020-S300mm*300mm-BD-P400W-A3
重復定位精度		土0.02mm
驅動方式		滾珠絲桿傳動
導程		5	10	20	40
最高速度(mm/s)		250	500	1000	2000
最大可搬重量(KG)	水平使用	95	70	35	20
	重直使用	30	20	10	5
定格推力(N)		683	341	174	85
有效行程		X軸300mm*Y軸300mm
滾珠絲桿外徑		臺灣TBI C7Φ20
高剛性直線導軌		臺灣上銀EGH15*12.5
聯軸器		10*14
原點感應器	外掛	FC-SPX303Z

產品指示圖

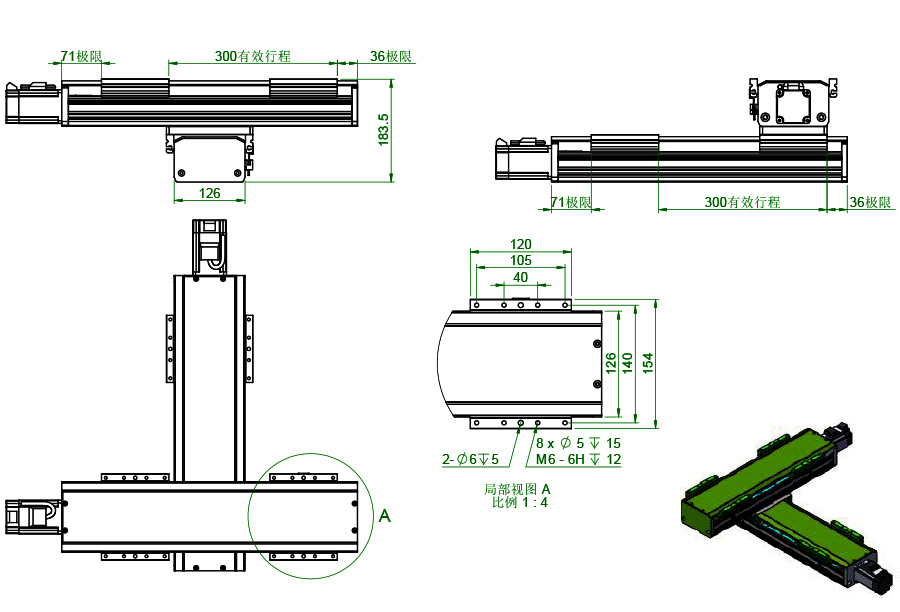

xy十字絲桿滑臺模組尺寸圖紙

溫馨提醒：

1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關、控制系統等；

2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；

3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
